Лучшие бесплатные просмотщики DWG-файлов

В большей части цивилизованного мира системы автоматического проектирования практически полностью вытеснили собой классическую начертательную графику, и стали новым стандартом для создания чертежей в конструкторских бюро, учебных заведениях, на предприятиях. Работа с подобными системами требует от пользователя наличия навыков и, зачастую, платной версии самой САПР, что накладывает ограничения на ее использование.

Однако большинство студентов и специалистов ограничиваются лишь открытием чертежа для ознакомления и его печатью. Такие программы называются просмотрщиками DWG-файлов, и доступны для всех желающих бесплатно. Некоторые из них предоставляют пробный период на месяц или более, после чего предлагают купить продукт.

Еще один вариант — онлайн сервисы для просмотра чертежей формата «DWG». Он хорош тем, что не требует установки на компьютер дополнительного программного обеспечения. Просмотр (и, иногда, редактирование) происходит в «облаке». Это существенно меньше нагружает слабую систему ноутбуков и ультрабуков.

В нашей статье мы рассмотрим все варианты самых популярных САПР на сегодняшний день.

DWG TrueView

Первой на очереди программой для просмотра DWG-файлов станет DWG TrueView от известной компании Autodesk, создателя отраслевого стандарта и программы AutoCAD. Она получила большую востребованность среди пользователей благодаря простоте в использовании и наличию бесплатной лицензии. Разработчику одной из мощнейшей в мире систем САПР Autodesk.ink удалось создать сбалансированный и функциональный инструмент, который не требует углубленных знаний и навыков в области цифровой инженерной графики.

Стоит отдельно упомянуть отлично разработанный сбалансированный интерфейс. Тут вы не увидите нагромождений ярлыков, инструментов и прочих элементов, которые вводят неподготовленных юзеров в растерянность, но и ущемлений в функционале здесь также не наблюдается.

В DWG TrueView вы сможете точно измерить расстояние между объектами, определить размеры деталей на чертеже, определить площадь поверхности и другие метрологические характеристики. При необходимости программа позволяет вносить изменения в параметры листа перед печатью и просматривать будущий результат. Это важная функция позволит, например, правильно расположить чертеж на листе бумаги, учитывая особенности печати принтера.

DWG TrueView включает в себя несколько надстроек. Одной из них является TrueConvert, некогда существовавшая независимо от рассматриваемого ПО. TrueConvert позволяет преобразовывать чертежи и спецификации ранних версий в новый формат DWG или DWF. Кроме того, присутствует возможность конвертации проектов в электронный документ PDF.

Созданная на базе DWG TrueView — Autodesk Design Review является еще одной крайне полезной надстройкой. С ее помощью владелец может опубликовать документ среди коллег и, при необходимости, ограничить доступ к нему определенным группам лиц. Вторая не менее важная функция ПО — внесение поправок и замечаний в проект.

Design Review также существует отдельной версией и доступна для скачивания на официальном сайте Autodesk.

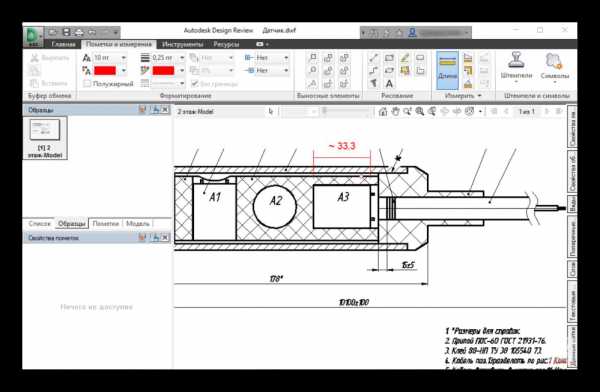

Наравне с 2D чертежами пользователь может просматривать 3D модели и выводить их на печать. Тут также присутствует функционал для их опубликования и внесения исправлений.

Преимущества

• понятный, лояльный к новичку интерфейс;
• лаконичная и, одновременно, содержательная панель инструментов;
• работает с 2D и 3D графическими документами в формате DWG, DWF, DXF;
• в DWG TrueView входит несколько отдельно существующих продуктов, делая из нее многофункциональный комбайн;
• есть функция проверки чертежей на подлинность — TrustedDWG;
• бесплатный цифровой продукт.

Недостатки

• в перечне локализации нет русского языка;
• высокие требования к аппаратной части компьютера.

Скачать DWG TrueView

Autodesk A360 Viewer

Еще один продукт от именитой компании Autodesk предназначен для просмотра и рассылки чертежей. В отличие от предыдущего варианта, A360 Viewer является облачным сервисом, а значит, может использоваться где и когда угодно на любом компьютере или мобильном устройстве.

Сервис Autodesk Viewer включает в себя три лицензии: две платные BIM 360 TEAM и FUSION TEAM, и одну бесплатную A360. Бесплатное решение имеет немного урезанный функционал администрирования и управления доступом к проектам других пользователей. Разработчик на постоянной основе предоставляет новым пользователям 5 Гб свободного места на сервере Autodesk и возможность ведения только одного проекта.

A360 Viewer уже успел получить известность как один из самых удобных и практичных онлайн-сервисов для просмотра двухмерных документов и трехмерных моделей в интернет-браузере. Для этого нужно лишь зайти на сервис, авторизоваться и указать путь к файлу в формате DWG, STEP, RVT, CATIA, Pro-E, Rhino, NX или SolidWorks. Разработчиком заявлена поддержка до 50 различных форматов файлов САПР и более 100 форматов документации.

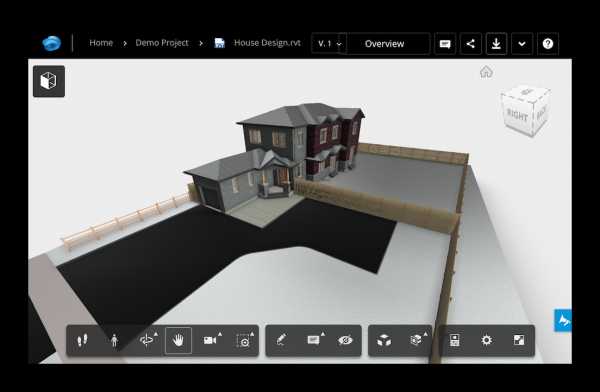

Пользователь может свободно вращать и зуммировать модель, делать переходы к видам и сечениям, перемещать точку обзора за плоскости и внутрь сложной модели, оставлять пометки для редактирования, запускать облет камеры в реальном времени и многое другое.

Как и у продуктов от конкурентов, здесь присутствует возможность печати документов, указав путь для принтера.

Функционал A360 Viewer рассчитан на коллективную разработку проектов. Вы сможете опубликовать свой документ среди указанных вами групп лиц и получать помощь, подсказки от коллег в режиме реального времени. Также, создав отдельную ссылку на ваш чертеж, вы сможете предоставить ее заказчику или на проверку.

Вам не стоит переживать по поводу возможного хищения документации — сервис обеспечивает высокий уровень защиты интеллектуальной собственности каждого пользователя. Украсть чужой проект невозможно, так как все данные шифруются от злоумышленников по стандарту SSL. К тому же, доступ посторонних лиц к опубликованной информации устанавливается исключительно владельцем.

Благодаря облачному хранилищу Autodesk владельцы документации САПР не нуждаются в хранении копий на сменных носителях. Каждому новому пользователю предоставляется 5 Гб свободного пространства на сервере компании, где можно хранить большое количество файлов и иметь к ним доступ из любого десктопного или мобильного устройства.

Сервис A360 Viewer существует также в виде мобильного приложения и структурно выполнен как социальная сеть. Участники демонстрируют свои проекты согруппникам, между которыми идет «живое» обсуждение. Приложение распространяется бесплатно и устанавливается на Android и IOS-устройства.

Преимущества

• открывает 2D и 3D САПР-проекты из облачного хранилища или носителя;
• поддержка множества форматов, ставших стандартом в цифровой инженерной графике;
• возможность опубликования и обсуждения работ с другими участниками;
• не требует установки на ПК;
• есть мобильная версия для устройств на Android и IOS;
• A360 Viewer не требует оплаты;
• Русский язык присутствует.

Недостатки

• ограниченные возможности инструментов для пометок и замечаний.

Скачать DWG файлов Autodesk A360 Viewer

КОМПАС-3D Viewer

Программа КОМПАС-3D Viewer — это отечественная разработка бесплатного ПО для просмотра и печати чертежей, моделей и вложенной документации формата DXF и DWG. Компания Аскон создала универсальный многофункциональный просмотрщик, который стал максимально популярным среди студентов техникумов и вузов, сотрудников промышленных предприятий, инженеров конструкторских бюро.

КОМПАС-3D Viewer существует как независимый продукт, однако может использоваться в тандеме с САПР Компас-3D (LT, Home) и КОМПАС-График. Программа работает на 32 и 64-битных операционных системах Windows 7, 8 и 10, и не предъявляет жестких требований к «железу» компьютера. Целесообразно применение данного просмотрщика на слабых ноутбуках и десктопных ПК.

Для тех, кто привык работать в полноценной версии системы автоматического проектирования КОМПАС-3D интерфейс данной программы покажется лаконичным и очень простым. Новичкам же придется немного привыкнуть к расположению элементов панелей и вложений вкладок. Благодаря качественно разработанному интерфейсу и наличию обучающего материала на русском языке ознакомление не займет много времени. В итоге вы получите простой рабочий инструмент, от которого не захотите отказываться в пользу конкурентов.

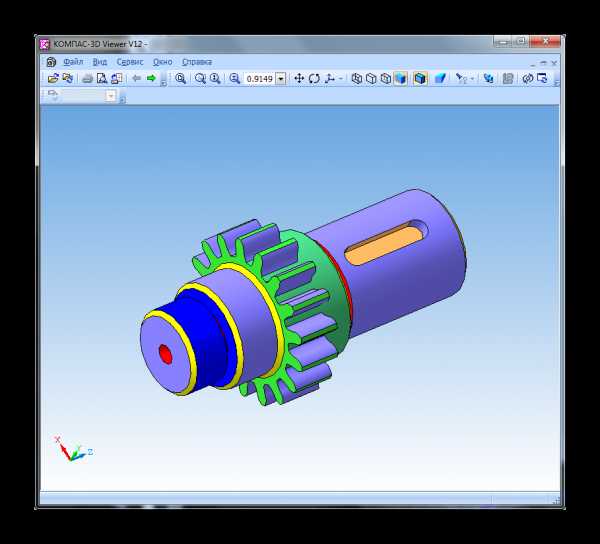

В КОМПАС-3D Viewer одинаково приятно работать как с двухмерной, так и с трехмерной графикой в формате STEP, ACIS, DXF, IGES, DWG. Пользователь может:

• вращать модель в пространстве;
• визуализировать отдельные виды проекта;
• создавать сечения в любом месте детали;
• оставлять указания и комментарии к чертежу;
• редактировать метаданные;
• осуществлять другие действия над объектом.

По окончании работы можно войти в режим просмотра и распечатать документ на принтере.

Технические требования КОМПАС-3D Viewer настолько низкие, что его можно устанавливать как на современные ПК, так и на «древние» офисные машины уровня Pentium III. Отличная оптимизация программного кода сделала из данного просмотрщика обязательный для использования в работе и учебе продукт, не имеющий равных в простоте и функциональных возможностях.

Программа хорошо подходит для установки на слабый ноутбук, что позволяет сделать себе компактный цифровой «верстак» инженера/студента.

Преимущества

• работает со всеми форматами проектов, созданных в САПР Компас-3D и Компас-График;
• простой и, одновременно, емкий интерфейс с самыми необходимыми инструментами и шаблонами;
• отличная оптимизация на слабых системах;
• возможность предпросмотра и печати документа;
• полностью бесплатное программное обеспечение на русском языке.

Недостатки

• нет возможности опубликовать чертеж или отправить его по электронной почте.

Скачать КОМПАС-3D Viewer

Free DWG Viewer

Далеко не все пользователи, ищущие для себя просмотрщик САПР-проектов, ставят на первое место такие параметры, как многофункциональность и красивое оформление оболочки. Бесплатную программу Free DWG Viewer от разработчика «Brava!» можно назвать воплощением простоты и лаконичности. Ее основная аудитория — это новички в области цифрового проектирования и ученики/студенты техникумов и вузов.

Free DWG Viewer создан на основе плагина ActiveX, что позволяет ему быть и самостоятельной программой, и как дополнение к интернет-браузеру. Несмотря на предельную простоту ядра, программа способна открывать векторные 2D и 3D модели формата AutoCAD, DWG, DXF, DWF, шифрованные CSF, и выводить их на печать. Чертежи на бумаге сохраняют исходные пропорции и качество.

Приятным дополнением в данном ПО выступает конвертер документов, позволяющий изменять формат чертежей в изображения JPEG. Таким образом, его можно будет распечатать на принтере либо плоттере с любого компьютера или мобильного устройства.

Несмотря на максимальную упрощенность продукта, тут вы сможете производить замеры деталей и их элементов в любой плоскости.

Разработчику удалось максимально упростить продукт, и уменьшить число операций для каждого действия без существенной потери в функционале. Почти все имеющиеся инструменты запускаются одним нажатием по ярлыку, а при наведении курсора на чертеж всплывают подсказки и атрибуты.

Внешним видом интерфейс Free DWG Viewer напоминает привычную PDF-читалку от Adobe, что можно отнести к плюсу данной программы. Фон рабочей области — черный, а осевые, основные и вспомогательные линии имеют различные цвета. Такое необычное решение сделано для улучшения восприятия чертежа при разработке, однако может не всем прийтись по вкусу.

Еще одним главным козырем DWG-просмотрщика является высокий уровень оптимизации на любых системах под управлением Windows XP, 7, 8, 10. Если вышеописанный КОМПАС-3D Viewer мы рассматривали как мини-верстак для просмотра чертежей на ноутбуках, то Free DWG Viewer больше напоминает карманный калькулятор или блокнот, но с теми же функциями (пусть и урезанными). Благодаря простому и нетребовательному движку ActiveX вы можете быть уверены в том, что сможете запустить этот софт на любом компьютере.

Преимущества

• распространяется бесплатно;
• работает практически на любой устаревшей системе;
• отображает двухмерные и трехмерные модели высокой сложности;
• конвертирует и создает копию проекта в формате JPEG;
• имеет максимально простой интерфейс;
• присутствует функция измерения расстояний и объектов;
• позволяет выводить документ на печать.

Недостатки

• имеет непривычный для большинства пользователей черный фон с яркими линиями и штриховкой;
• урезанный функционал делает ПО малопригодным в качестве основного инструмента для десктопного ПК;
• нет русскоязычной версии.

Скачать Free DWG Viewer

DWG FastView

Замыкающим участником нашего списка является бесплатная программа DWG FastView. Это очередной представитель максимально простого программного обеспечения для просмотра проектов, созданных в САПР, на низкопроизводительных системах. Разработчик просмотрщика компания Gstarcad распространяет десктопную, мобильную и облачную версию DWG FastView на бесплатной основе, и постоянно поддерживает свои продукты обновлениями.

Программа предоставляет большие возможности при просмотре векторных 2D чертежей и 3D моделей. В ней присутствует поддержка файлов форматов DWG, DWF, DXF, созданных согласно стандарту AutoCAD.

Из необходимых для работы функций тут есть:

• масштабирование и панорамное отображение вида;
• применение стандартизированных шаблонов;
• управление слоями вида;
• местное увеличение чертежа с помощью лупы.

В DWG FastView присутствует функция отправки файла в печать на принтер или плоттер. Кроме того, тут имеется преобразователь векторных проектов в растровые изображения формата JPEG, BMP и PNG. Это крайне полезно, если есть необходимость распечатать работу на другом устройстве без установленного на нем ПО для САПР.

Внешний вид программы типичен для подобных продуктов: черный однотонный фон с цветными (или белыми) графическими элементами, лаконичная и строгая панель с ограниченным набором инструментов, панель вкладок а-ля Microsoft Excel.

Наряду с десктопной версией DWG FastView разработчик предлагает мобильный вариант просмотрщика для устройств на Android и IOS. Вы аналогичным образом сможете работать с двух и трехмерными проектами прямо на смартфоне или планшете. Путь для файла указывается из памяти телефона, съемных носителей или из облачного сервиса.

В мобильной версии сохранены все ключевые возможности ПК-версии, включая измеритель расстояний в пространстве и опцию предпросмотра 3D объектов с «живой» вращающейся на 360 ^{камерой.}

Самый простой и быстрый способ открыть чертеж в DWG FastView — воспользоваться облачной версией ПО, работающей в браузере. Для этого должны быть соблюдены два простейших условия: подключение к интернету и регистрация на сайте сервиса. Зайдя и авторизовавшись на официальном сайте, пользователь должен указать путь к файлу из внутренней памяти или выбрать ранее загруженный на сервере проект из «облака».

Явным преимуществом данной версии над остальными является возможность опубликования своих работ в пределах указанного владельцем круга лиц. Это очень удобно для получения быстрых советов и подсказок, например, от коллег или преподавателя.

Преимущества

• полностью бесплатный продукт;
• доступно 3 версии, охватывающие самые популярные платформы: Windows, Android, IOS;
• богатый функционал DWG просмотрщика;
• работа с 2D и 3D векторной графикой;
• открывает основные AutoCAD форматы DWG, DWF, DXF;
• может конвертировать чертежи в растровые изображения.

Недостатки

• интерфейс не переведен на русский язык.

Скачать DWG FastView

В заключение

В данной статье мы привели для вас пять наиболее функциональных бесплатных программ и сервисов для просмотра проектов, созданных в САПР. Их возможностей хватит для всех типов пользователей, будь то учащийся университета или инженер-проектировщик конструкторского бюро.

Вам остается лишь сделать выбор в пользу лучшего DWG просмотрщика из перечня.

pcfaq.info

Просмотр DWG файлов онлайн - Comp-Web-Pro

DWG – это относительно старый формат различных чертежей и проектных файлов. Стандарт формата был разработан еще в далеком 1970 году. Те, кто имеет опыт работы с программой AutoCAD знают, что она имеет свойство сохранять свои проекты именно в этом формате. Обычно, пользователи, которые имеют на своем компьютере эти файлы, имеют и программы, при помощи которых они были созданы. В данной статье мы с вами ознакомимся с онлайн сервисами по просмотру DWG расширения. Инициалы формата имеют главные согласные от английского слова «Drawing» — графика. Из этого можно догадаться, что расширение сохраняет файлы чертежей, которые создаются в специальных программах. Также упомяну, сборник лучших сервисов для создания чертежей онлайн представлен по ссылке.

Знакомимся с сервисами по просмотру DWG формата

Содержание статьи:

• ShareCad — сервис для просмотра DWG
  • Как пользоваться ShareCAD
• A360 Viewer — сайт для воспроизведения DWG
  • Как пользоваться A360 Viewer
• Program-pro.ru — просмотрщик DWG файлов проектных данных
  • Как использовать program-pro.ru

ShareCad — сервис для просмотра DWG

ShareCad.org – это простой и понятный русскоязычный сервис, которые позволяет просматривать графику и чертежи файла DWG прямо в браузере на всех популярных платформах. Пользователь не имеет возможности вносить изменения в открытый на этом сервисе документ. Сервис поддерживает 8 популярных языков, которые можно выбрать в настройках. При прохождении простой регистрации открывается доступ к некоторым возможностям на сайте. Одной из таких возможностей является корректировать документы в местном редакторе, после чего сохранять их на сервисе.

На этом сервисе:

• Вы можете открывать на сервисе следующие форматы – DXF, HPGL, AutoCAD, DWG, PLT.
• Сервис поддерживает следующие форматы векторной графики – SVG, EMF, WMF, PDF, CGM.
• Форматы 3D – STP, IGS, STL, SAT, STEP, BREP.
• Поддерживаются форматы растровой графики – CAL, GIF, BMP, PNG, TIFF.
• А также все популярные архивы файлов 7z, RAR, ZIP.

Сервис ShareCad имеет бесплатный онлайн конвертер из PDF в DWG, а также специальное ПО, при помощи которого вы можете изучать CAD файлы на своем компьютере.

Как пользоваться ShareCAD

1. Для того, чтобы воспользоваться сервисом, перейдите по адресу: https://www.sharecad.org/ru.
2. На главной странице найдите кнопку «Открыть» и среди файлов на вашем компьютере найдите свой чертеж и укажите к нему путь.
   Открыть DWG в ShareCAD
3. После подтверждения файл будет открыт на все окно браузера.

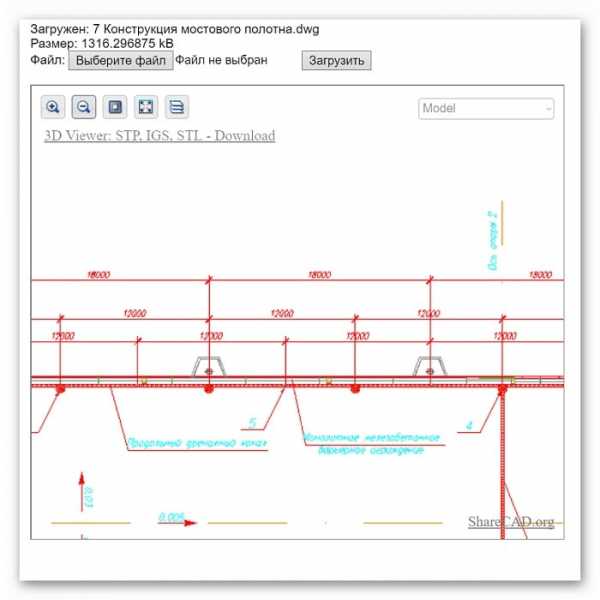

   Чертеж на сервисе ShareCAD
4. В меню выберите «Начальный вид» для выбора перспективы при просмотре.
5. Вы можете изменить масштаб и передвигаться по изображению.

A360 Viewer — сайт для воспроизведения DWG

Это профессиональный сервис, который предоставляет инструменты для работы и просмотра  файлов DWG формата. На этом сайте необходима регистрация, после которой вы можете пользоваться его ресурсами в течении 30 дней. Сайт имеет русскоязычный интерфейс, но переведены не все кнопки, хотя это не мешает оценить весь функционал.

Как пользоваться A360 Viewer

1. Перейдите на сайт по адресу: https://a360.autodesk.com/.
2. Оказавшись на главной странице, нажмите кнопку «Try now».
   Открыть DWG на сервисе A360 Viewer
3. Далее выберите вариант аккаунта, который будет зарегистрирован, чаще всего выбирают первый, т.к. его функций вполне достаточно для частного использования.
4. После этого вам нужно пройти стандартный процесс регистрации. В первом окне введите email, после перехода по ссылке из ящика попадаете на окно с вводом ваших данных.
5. Когда завершите регистрацию, перейдите в личный кабинет, пункт «Admin Project».
6. Затем нажмите «Выгрузить» и укажите путь к файлу, где расположен файл чертежа. Файл загрузится и отобразится в списке, выберите его для дальнейшей работы.

   йла на сервис A360 Viewer

Просмотрщик предоставляет гибкие настройки, применяемые к чертежу. Здесь можно масштабировать участки чертежа, изменять перспективу, ставить пометки. Вы можете совместно работать над одним файлом онлайн с другими пользователями. Сайт наиболее функциональный среди представленных здесь, но негативной стороной является сложная и необходимая регистрация.

Program-pro.ru — просмотрщик DWG файлов проектных данных

Полностью русскоязычный сайт, который предоставляет пользователям просмотр DWG в своем браузере онлайн, а также проводить некоторые корректировки. Существует ограничение на загружаемый файл 50 Мб, но в большинстве случае это ограничение не мешает работать, т.к. все графические файлы не превышают объема 5 Мб. Чтобы просмотреть DWG файл достаточно его просто загрузить на сервис. Открывать файлы можно даже на мобильных устройствах. Как и другие сервисы позволяет масштабировать чертежи.

Как использовать program-pro.ru

1. Для того, чтобы воспользоваться услугами сервиса, перейдите по ссылке: http://program-pro.ru/poleznoe/prosmotr_dwg_onlain/.
   Главная страница program-pro.ru
2. Опуститесь вниз страницы и выберите кнопку «Обзор», где укажите путь к файлу на вашем компьютере и нажмите «Загрузить». Это займет некоторое время, в зависимости от скорости вашего Интернет-соединения.
3. После этого документ загрузится на сервис и отобразится тут же в окне. При помощи кнопок над изображением чертежа можно вносить изменения в просматриваемый проект.

   Список загруженных проектов на сервис program-pro

Программа очень проста и удобна для просмотра DWG файлов в режиме онлайн и не требует регистрации.

www.comp-web-pro.ru

Открыть файл DWG онлайн

Файлы с расширением DWG создаются в известной программе для проектирования AutoCAD. Как правило, это чертежи и 3D-модели. Когда возникает необходимость просмотра таких файлов без использования программы, на помощь приходят онлайн-сервисы.

Способ 1: A360 Viewer

Данное приложение поддерживает 50 типов файлов, в том числе с расширением DWG. Разработан и поддерживается компанией Autodesk, которая является и разработчиком AutoCAD.

В окне загрузки сервиса доступны два способа выбора файлов. Первый — по принципу Drag and Drop, когда при помощи мыши исходный файл перетаскивается на указанное поле слева. Во втором предлагается выбрать файл в компьютере, щелкнув на «Select File» или воспользоваться одним из файловых онлайн-дисков «Dropbox», «Box» и «Google Drive».

Окно программы после загрузки файла с расширением DWG

Здесь можно переключаться между 2D и 3D видами. Доступны функции масштабирования и измерения, печати, присутствует менеджер слоев. Очевидным плюсом является полноэкранный режим. Из недостатков можно отметить отсутствие русского языка.

Перейти к работе с сервисом A360 Viewer

Способ 2: Sharecad

ShareCAD позволяет просматривать файлы чертежа или 3D-модели с расширением DWG.

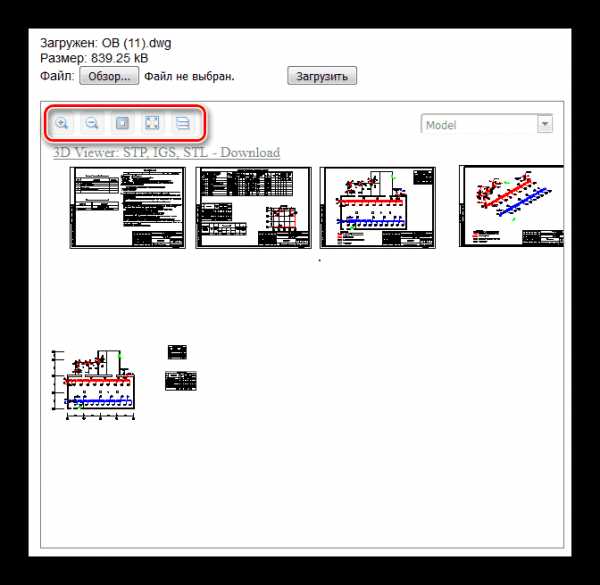

После загрузки файла открывается окно чертежа.
